雙繞組與雙分裂變壓器有什么區別?”朋友這不經意的一問卻扯出很多問題。兩者有什么關系?雙分裂的變壓器的特殊性在哪?為什么光伏中用的多為雙分裂變壓器?想要把這些問題以簡單、平白的方式解讀出來需要下一點準備工作。

　　1、雙繞組與雙分裂的關系

　　首先介紹繞組，一般繞組主要對應的是電壓等級，變壓器中一個繞組對應一個電壓等級(例如主變壓器變比為110/35，則包含110kV與35kV兩種電壓等級)。一般工程中用的的分為雙繞組與三繞組變壓器，分別包含2種和3種電壓等級。

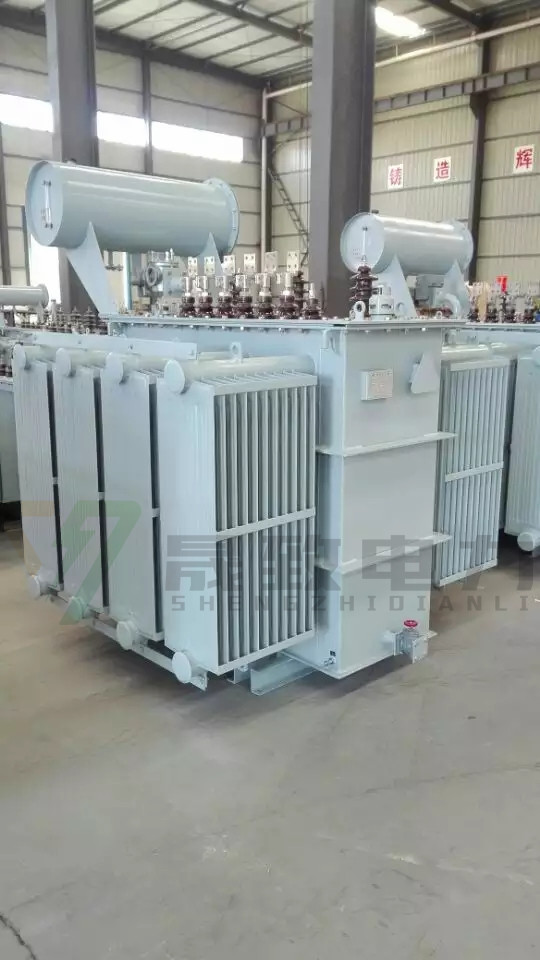

　　再看分裂變壓器，與普通變壓器的區別在于，在它的低壓繞組中分裂成幾個額定容量相等的支路，這幾個支路之間沒有電氣聯系，僅有較弱的磁聯系，而且各分支之間有較大的阻抗。

　　根據以上分析，具體言之就是：三相雙繞組雙分裂變壓器擁有高壓、低壓兩個繞組，并把低壓繞組分裂成兩部分，在電氣上互不相連。這兩個分裂的低壓可以并聯運行，也可以單獨運行。三相三繞組變壓器有三個獨立繞組組成，分別為高壓、中壓、低壓，有明顯的電壓等級差距比如110/35/10等。

　　至于“雙分裂的變壓器的特殊性在哪?為什么光伏中用的多為雙分裂變壓器?”這兩個問題統一來回答。

　　2、分裂變壓器的特殊性及在光伏工程中的應用

　　在大型光伏工程中經常見到雙分裂變壓器的身影，對于對這個設備了解不是太多的人來說見到它幾乎習以為常，但對于設計人員來說，選擇雙分裂而不是普通變壓器則自有其深意。

　　目前大型光伏電站以500kW作為基本的發電單元，市面主流的逆變器容量也為500kW，逆變器與箱式變電站的連接是整個光伏發電系統中關鍵的一步，因此考慮成本控制，選擇技術合理的升壓方案就很有必要，基于此，雙分裂變壓器給出了完美的答案。

　　發電單元與升壓變的接線，主要指的是逆變器與變壓器的接線，一般有如下三種方式：

　　方案1：500kW發電單元與1臺500kVA雙繞組升壓變組成發電機-雙繞組變壓器單元接線;

　　方案2：兩個500kW發電單元與一臺1000kVA雙繞組升壓變組成發電機-雙繞組變壓器擴大單元接線;

　　方案3：兩個500kW發電單元與一臺1000kVA雙分裂升壓變組成發電機-雙分裂變壓器擴大單元接線;

　　方案1每個發電單元對應1個升壓變壓器，雖具備單元接線結構簡潔、可靠性較高的優點，但相比方案2與方案3，其在成本方面的劣勢不言自明，一般適用于發電單元較為分散的工程中，為了降低線損及降低導線成本，可考慮此種接線方式，但并不適合于集中光伏電站的應用。

　　方案2與方案3均為擴大單元接線方式，均適用于大型集中光伏電站的應用，相比方案2的雙繞組變壓器，方案3的雙分裂變壓器成本雖高，但雙分裂變壓器由于結構優勢，實現了兩臺逆變器之間的電氣隔離，不但減小了兩支路間的電磁干擾及環流影響，并且兩臺逆變器的交流輸出分別經變壓器濾波，輸出電流諧波小，提高了輸出的電能質量?？紤]短路情況的發生，在當一個支路發生短路時，除能有效地限制短路電流外，還能使另一支路電壓保持一定水平，不致影響用戶的運行。
