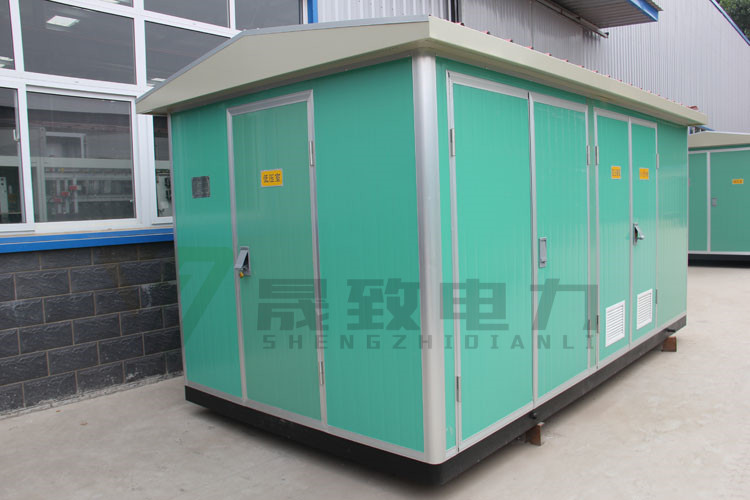

一、一般要求

　　1.箱式變電所應符合下列規定：

　　1)查驗合格證和隨帶技術文件，有出廠試驗記錄;

　　2)外觀檢查：有銘牌，附件齊全，絕緣件無缺損、裂紋，充油部分不滲漏，充氣高壓設備氣壓指示正常，涂層完整。

　　2.箱式變電所安裝應按以下程序進行：

　　1)箱式變電所的基礎驗收合格，且對埋入基礎的線、纜導管和進、出線預留孔及相關預埋件進行檢查，才能安裝箱式變。

　　2)箱式變及接地裝置交接試驗合格，才能通電。

　　3.在驗收時應提交下列資料和文件：

　　1)產品合格證。

　　2)產品出廠技術文件，包括出廠試驗報告單、安裝使用說明書。

　　3)設備、材料進貨檢查記錄。

　　4)交接試驗報告單。

　　5)安裝自互檢記錄。

　　6)設計變更洽商記錄

　　7)試運行記錄。

　　二、施工流程及說明

　　1.施工流程

　　基礎型鋼敷設→接地網敷設→箱變搬運→箱變安裝→線纜端接。

　　2.流程說明

　　1)基礎型鋼敷設

　　(1)電纜室內壁及基礎平臺用1：25混凝土砂漿抹面，厚度為20mm，表面需平整。

　　(2)基礎型鋼應嚴格按圖紙和規范要求敷設，并作防腐處理。

　　(3)設備安裝用的緊固件應全部采用鍍鋅制品(除地腳螺栓外)。

　　(4)設備基礎型鋼安裝其允許偏差見表8.2-5。

　　表8.2-5 基礎型鋼安裝允許偏差

　　(5)基礎型鋼安裝后，其頂部宜高出抹平地面10mm，基礎型鋼應有不少于2處的可靠接地。

　　(6)箱變底座與基礎之間要用水泥砂漿抹封，以免雨水進入箱變;電纜進箱變后，電纜與穿管間的縫隙需密封防水;箱變底面需向外圍略傾斜，避免積水。

　　(7)進出線電纜管的數量及管徑，可根據用戶的實際情況和進出線位置來確定，管排間距不小于30mm。

　　2)接地網敷設

　　接地裝置應符合DL/T 621-1997《交流電氣裝置的接地》的要求。

　　3)箱變搬運

　　箱變上有6個吊耳，吊裝箱變時，要同時使用箱體上的四個全重吊耳，鋼絲繩與鉛垂線之間的夾角不得大于30度。

　　4)箱變安裝

　　(1)轉運到位后，要求對箱變所有連接螺栓進行全面緊固;在安裝過程中，應覆蓋塑料膜，防止異物和灰塵進入箱變。

　　(2)安裝完畢后，要對箱變各柜室進行全面檢查，主要內容如下：

　?、俸藢?duì)圖紙，查看設備元件、接線等是否與設計相符。

　　②檢查相序是否正確。

　?、壅{(diào)整五防機械閉鎖裝置，要求靈活、可靠。

　　④調整開關、接地刀閘，要求快速、可靠、接觸良好。

　　5)線纜端接

　　箱變的一、二次接線、控制線均應接線正確，連接時應符合《線纜端接》章節有關規定。

　　三、施工質量控制要點

　　1.主控項目

　　1)位置正確，附件齊全。

　　2)箱變接地必須符合下列規定：

　　(1)接地裝置引出的接地干線與變壓器的低壓側中性點直接連接;接地干線與箱式變電所的N母線和PE母線直接連接;變壓器箱體、干式變壓器的支架或外殼應接地(PE);所有連接應可靠，緊固件及防松零件齊全。

　　(2)箱變接地端子應用直徑不小于12mm的銅質螺栓連接，接地端子數量不得少于三個，高壓室、低壓室、變壓器室至少要各有1個;箱變高壓室、低壓室、變壓器室的專用接地導體應相互聯接。

　　(3)箱變非帶電金屬部分均應可靠接地;門或可抽出部分的接地應保證其在打開或抽出時仍然可靠。

　　3)箱式變電所及落地式配電箱的基礎應高于室外地坪，周圍排水通暢。用地腳螺栓固定的螺帽齊全，擰緊牢固;自由安放的應墊平放正。金屬箱式變電所及落地式配電箱，箱體應接地(PE)或接零(PEN)可靠，且有標識。

　　4)箱式變電所的交接試驗，必須符合下列規定：

　　(1)由高壓成套開關柜、低壓成套開關柜和變壓器三個獨立單元組合成的箱式變電所高壓電氣設備部分，必須按現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準> GB50150的規定交接試驗合格。

　　(2)高壓開關、熔斷器等與變壓器組合在同一個密閉油箱內的箱式變電所，交接試驗按產品提供的技術文件要求執行。

　　(3)低壓成套配電柜交接試驗符合以下規定：

　?、倜柯放潆婇_關及保護裝置的規格、型號，應符合設計要求。

　?、谙嚅g和相對地間的絕緣電阻值應大于0. 5M Ω。

　?、垭姎庋b置的交流工頻耐壓試驗電壓為lkV，當絕緣電阻值大于10M Ω時，可采用2500V兆歐表?yè)u測替代，試驗持續時間1min，無擊穿閃絡現象。

　　2.一般項目

　　1)絕緣件應無裂紋、缺損和瓷釉損壞等缺陷，外表清潔，測溫儀表指示準確。

　　2)箱式變電所內外涂層完整、無損傷，通風口防護網完好。

　　3)箱式變電所的高低壓柜內部接線完整、低壓每個輸出回路標記清晰，回路名稱準確。

　　3.箱變內外涂層完整、無損傷，有通風口的風口防護網完好。

　　四、檢查與測試

　　1.定量檢測

　　1)變壓器、高低壓柜交接試驗。

　　2)變壓器沖擊試驗。

　　3) 24h負載試驗。

　　2.定性檢查

　　1)“五防”功能檢查。

　　2)測量、保護和監測功能檢查。

　　3)分合閘功能檢查。

　　4)相位檢查。

　　5)安全防護設施檢查。

　　五、其他

　　1.安裝調試完畢后，戶外箱(站)內的預留孔洞及電纜管口應做好封堵，可能結冰的地區還應有防止管內積水結冰的措施。

　　2.低壓柜的出線開關應標明去向，即至用戶的位置名稱。

　　3.箱變外殼四周應噴涂或安裝“當心觸電”、“高壓危險，請勿觸摸”等安全警告標志。
