一、適用范圍

　　適用于變配電室高壓柜部分設備、變壓器清掃除塵，端子緊固。

　　二、作業要求及安全措施

　　能源部電力行業標準GB26860-2011《電業安全工作規程》規定：

　　低壓——指設備對地電壓在250V及以下者;

　　高壓——指設備對地電壓在250V以上者;

　　設計、制造和安裝規程通常是以1000V為界限來劃分電壓高低的，一般規定：

　　低壓——指額定電壓在1000V及以下者;

　　高壓——指額定電壓在1000V以上者;

　　通常超高壓指220KV或330KV及以上電壓，特高壓指1000KV及以上的電壓。

　　(一)安全管理

　　電氣工作人員必須貫徹“安全第一、預防為主”的方針;堅持“保人身、保電網、保設備”的原則，切實保證安全生產和安全運行、安全用電。

　　(二)現場電氣工作人員必須具備的條件

　　1.經醫師鑒定無妨礙從事電氣工作的病癥;

　　2.具備必要的電氣知識，切按其工種、崗位熟悉有關電氣設備知識，并經考試取得合格證;

　　3.掌握緊急救護方法;

　　4.電氣工作人員必須經電力管理部門審核合格，取得電力管理部門頒發的《電工進網作業許可證》。

　　(三)電氣設備工作安全保證性組織措施

　　1.工作票制度

　　2.工作交底制度

　　3.工作許可制度

　　4.工作監護制度;

　　5.工作間斷和工作轉移制度;

　　6.工作終結和送電制度。

　　(四)電氣設備工作安全保證性技術措施

　　1.停電;

　　2.驗電;

　　3.裝設接地線;

　　4.懸掛標示牌和裝設遮欄。

　　(五)應具備的安全用具

　　1.高壓用具：高壓絕緣桿、絕緣夾鉗、高壓驗電器、絕緣手套、絕緣鞋(靴)及絕緣臺(墊)、臨時接地線。

　　2.低壓用具：絕緣夾鉗、驗電筆、絕緣鞋、接地線、標示牌、護目眼鏡等。

　　三、操作與保養管理

　　作業應認真執行工作票制度，操作票制度。要求雙人操作，一人唱票一人重復內容后操作。做好安全管理及防護，使用經檢測合格且在有效期內的安全用具，如：高壓絕緣靴、高壓絕緣手套、高壓驗電器、臨時接地線等，同時準備好標示牌或臨時遮欄。

　　(一)操作作業

　　1.每操作一步后應觀察指示燈是否指示正確，確認操作到位;

　　2.無法合閘時應檢查是否儲能，就地合閘時轉換開關應在就地位，遠方位也不能合閘;

　　3.接地開關接地后才可以打開后門，需要開門檢修時一定要確認定點且已可靠接地。

　　(1)停電

　?、?先斷開負荷;

　?、?旋轉面板上的分合閘轉換開關，使斷路器分閘;

　?、?將斷路器手柄插入操作孔，逆時針搖動手柄直至開關進入實驗位置;

　?、?按下接地開關操作孔的擋板，插入手柄，順時針旋轉手柄直至接地開關合閘;

　　⑤ 在轉換開關的操作把手處掛“禁止合閘，有人工作”標示牌或設置臨時遮擋。

　　(2)送電

　?、?將接地開關手柄插入操作孔，逆時針旋轉手柄直至接地開關完全分開，拔出手柄后，操作孔擋板彈起;

　　② 再將斷路器手柄插入操作孔，順時針搖動手柄直至開關進入工作位置;

　　③ 旋轉面板上的分合閘轉換開關，使斷路器合閘;

　　(二)保養作業

　　保養前由工程經理或電氣主管對工作性質、工作范圍及停電范圍做詳細交底，并做好工作分工。當值人員填寫《工作票》、《操作票》由主管簽字確認后進行道閘操作

　　保養范圍：真空斷路器、少油斷路器、隔離開關，各接地螺栓、母排連接端子、各種儀表、按鈕、啟動旋鈕等除塵及端子緊固;(實際保養內容根據現場實際設備情況而定)

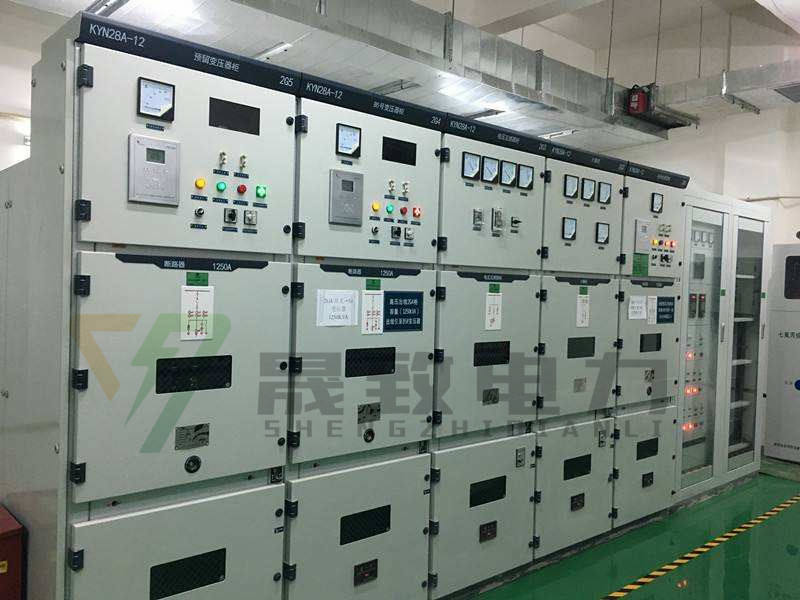

　　1. 檢查、清掃開關柜，柜體清潔無灰塵，柜面觀察窗清潔透明;

　　2. 檢查柜面原件安裝是否端正，接線牢固，電度表、高壓帶電指示裝置、繼電器及信號燈工作是否正常，符合相關規定。檢查開關位置指示燈是否指示正確。

　　3. 檢查開關柜密封良好，門鎖齊全，機械和電氣帶電閉鎖裝置作用可靠，手車位置檢查行程開關作用良好，能正確反映手車位置，開關機械位置閉鎖裝置作用良好;

　　4. 檢查二次回路連接牢固，接線正確;

　　5. 拉出手車，檢查開關柜后部帶電防護擋板作用良好，開關手車拉出后能自動復位;清掃表面塵土;

　　6. 檢查柜體接地良好手車接地軌道接觸良好，表面無銹蝕現象，并涂干黃油，手車推拉應輕松靈活，到位后能自動閉鎖地位，無卡滯現象;

　　7. 檢查各接地螺栓是否牢固;

　　8. 檢查母線排連接螺栓是否牢固，線序標示是否缺失，表面除塵;

　　9. 檢查各儀表、按鈕、旋鈕開關是否松動，功能是否可靠，控制線連接端子是否松動;

　　10. 高壓真空斷路器

　　(1)開關柜內應保持干燥清潔，絕緣瓷瓶無裂紋損壞、無放電痕跡;

　　(2)操作機構應動作靈活可靠，各機械連接部分無斷裂、開口銷脫落、拉桿變形、損壞等想象;

　　(3)用干抹布擦拭，清除表面塵土。

　　11. 少油斷路器檢修

　　(1)清掃斷路器絕緣子和絕緣拉桿，用抹布擦拭滅弧室外部油污;

　　(2)檢查斷路器油位應在油位觀察標記范圍內，如果油位低于標記下限，應打開上蓋，注入適量變壓器油，油位指示器應清潔，指示清晰，不應有滲油現象;

　　(3)檢查分閘彈簧應無變形，無銹蝕現象，傳動軸轉動靈活，并注潤滑油，各零件部位應正常完好;

　　(4)檢查，緊固各固定螺釘、開口銷等，各部螺栓連接堅固，受力均勻。

　　12. 隔離開關

　　用抹布擦拭支持絕緣子表面，擦去隔離觸指表面污漬，檢查有無燒傷痕跡，如有燒傷可用細砂紙輕輕擦拭，并涂油脂。
