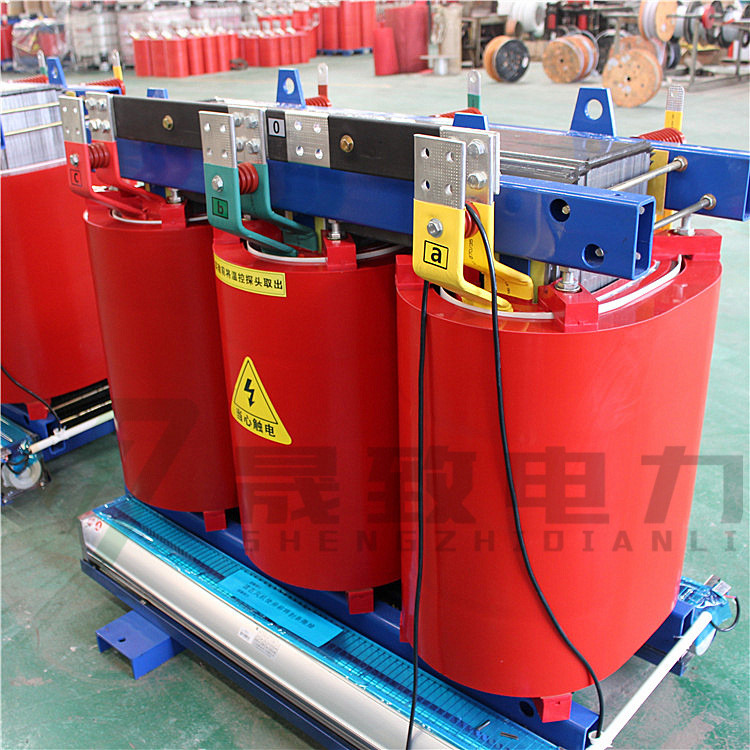

干式變壓器類型比較多,不光是指單個變壓器,其它內部結構組件也有不同的類型。比方一般的SCB10-xxxxKVA的干式變壓器,大家是否知道這個類型代表是什么意思嗎?

首先S的意思表明此變壓器為三相變壓器,換成D,表明單相變壓器。然后C表明變壓器的繞組為樹脂澆注成形固體。繞組已知有五個,即B是指箔式繞組,R表明纏繞式繞組,L表明鋁繞組,Z表明有載調壓。
10的意示是規劃序號,也叫技術序號。KVA單位和XXXX能夠表達多少額外容量。
這是SCB10-xxxxKVA的每個符號的含義,不過還有其它的結構類型。比方以繞組外絕緣介質區分的話,變壓器油能夠不標,空氣的話,能夠用G代表,氣體可用Q代表,成型固體澆注式可用C代表,包繞式可用CR代表,難燃液體可用R代表。
以冷卻設備種類區分的話,有三種,即自然循環冷卻設備,可不標,風冷卻器可用F代表,水冷卻器可用S代表。以繞組數區分的話,雙繞組可不標,三繞組以S代表,雙割裂繞組以F代表。
像這些類型,基本上能夠說是形形色色,每個資料、材質、組件都有不同的類型代表不同的用途,像我司出產的干式變壓器,都有不同的類型。
