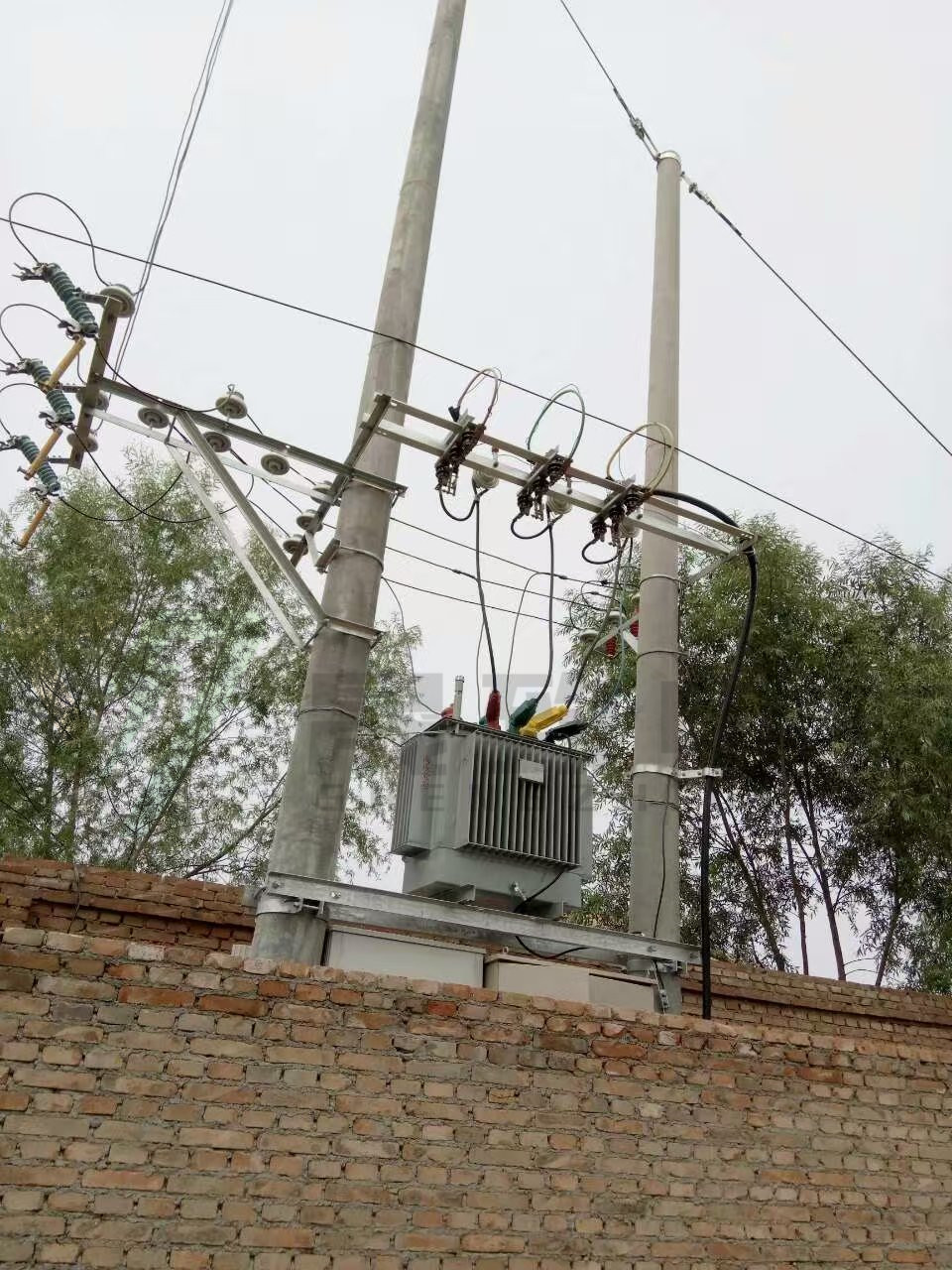

一、柱上變壓器安裝

　　1.柱上變壓器臺采用雙桿等高布置方式，常用電桿為12米、15米非預應力混泥土桿，變壓器安裝方式為側裝，高壓引線為架空絕緣線側面引下。

　　2.變壓器、綜合配電箱中心線位置應與槽鋼中心線保持一致。

　　3.變壓器、綜合配電箱水平傾斜不大于臺架根開的1/100。

　　二、變壓器成套配送

　　1.所有配農網工程、大修技改工程涉及成套臺區建設，物資供應嚴格履行到貨清點驗收工作，要求供應商對鐵附件、螺栓、避雷器、跌落式熔斷器、絕緣子、金具、接地體等按臺裝箱打包供應，接線端子、接地線夾、高低壓導線、接地上引線(4米扁鐵)按供應商合同總數量供應至工廠化預制車間，物資部負責通知供應商，各單位業主方負責監督落實。通過物資配送管控，現場安裝只運輸變壓器、綜合配電箱、安裝附件一套、成套預制裝置一套四部分，做到現場安裝材料合格，杜絕發生材料混用錯領現象。

　　2.成套變壓器輔材要對照招標公告附件逐件核對驗收，包含變壓器安裝中需要的橫擔、螺栓、令克、避雷器、綜合配電線、導線、金具等，重點關注變壓器高低壓樁頭、令克、避雷器、計量裝置、并溝線夾護具要齊全，低壓電纜YJLV-1kV-4*150每臺變壓器30米，接地體含4米上引線、4根接地極、45米扁鐵，4副低壓出線電纜固定支架，15mm*10000mm不銹鋼扎帶一套。

　　三、桿塔組立

　　1.桿塔應組立在線路正下方，不允許出現線路側方垂直方式架設，應采用經緯儀、鋼卷尺等設備標定基坑的中心樁、方向樁、輔助樁，用白石灰標畫出坑口輪廓線。

　　2.基坑深度的允許偏差應為+100mm、-50mm，桿塔組立后按埋深標記測量校核。

　　3.根開2500mm，根開誤差不超過±30mm，邁步不應大于20mm。

　　4.變臺安裝所屬原線路桿高小于12米時，安裝位置前后桿塔考慮高度過度措施，避免變臺桿塔組立埋深不符合要求。

　　四、橫擔安裝

　　1.變壓器槽鐵橫擔下沿距離地面3400mm。橫擔端部上下歪斜不應大于20mm;端部左右扭斜不應大于20mm。

　　2.桿頂鐵帽底部距離桿頂150mm，直線橫擔距離桿頂800mm，10千伏、0.4千伏架空絕緣線路同桿架設時，低壓橫擔距高壓橫擔垂直距離為1500mm。

　　3.12米電桿安裝1條引線橫擔，15米電桿安裝2條引線橫擔，橫擔間距嚴格按照組裝圖尺寸安裝。

　　4.對低壓架空線路，低壓出線電纜支架，由下向上第一副距離地面2300mm，其余支架每?jī)筛遍g距1500mm。

　　5.對低壓電纜線路，采用鍍鋅鋼管保護，裝設2副電纜支架，用于固定鍍鋅鋼管。一副距離地面500mm，另一副距離綜合配電箱下沿500mm。

　　6.橫擔、電纜支架安裝建議電桿組立前采用記號筆、即時貼標注安裝位置，做到安裝尺寸精準。

　　五、引線工藝

　　1.引流線應松緊適度，弧度一致，順直美觀。

　　2.跌落式熔斷器上柱頭至支柱絕緣子之間引流線長度為750mm;跌落式熔斷器下柱頭至支柱絕緣子之間引流線長度為650mm;避雷器引線550mm，固定避雷器引線的異型并溝線夾距支柱絕緣子30mm，異型并溝線夾距接地線夾30mm。

　　3.引線和設備柱頭連接不應過緊或過松，不應使設備柱頭產生外加應力。

　　4.高低壓引流線與變壓器連接時均使用平板式變壓器專用線夾。

　　5.變壓器架設在終端桿時，拉線側禁止安裝高壓引線，低壓線路和高低壓線路同桿垂直架設時，嚴禁將變壓器支撐雙桿作為低壓終端桿使用。

　　6.綜合配電箱進出線管口要求采用φ150、φ90 熱縮護管熱縮，長度均為250mm，搭接尺寸為100mm。

　　7.低壓引流線安裝時，要有一定的滴水彎，同時低壓引流線和變壓器槽鋼、電桿最小凈空距離不得小于50mm。

　　六、綁扎工藝

　　1.引流線“回頭”綁扎與絕緣子應接觸緊密，無縫隙。

　　2.綁扎應符合“前三后四雙十字”的工藝標準。

　　3.扎線按相色對應綁扎，應采用不小于2.5mm2的獨股銅芯線，嚴禁使用裸導線綁扎絕緣導線。

　　七、接地敷設

　　1.接地網溝槽開挖深600mm，寬400mm的環形溝槽。

　　2.接地連接應采取焊接方式，并做防腐處理，接地扁鐵焊接長度不應小于扁鐵寬度的2倍。

　　3.接地引線與接地體連接時，從上向下順序?yàn)楸芾灼鹘拥?、變壓器中性點接地、變壓器外殼接地、綜合配電箱接地。

　　4.所有接地引線順桿引下時，應排列有序、美觀，順桿分段用扎帶固定，橫向接地線全部在槽鐵槽口內。

　　5.接地引線綁扎共7道，從下向上，第一道距離地面500mm，其余六道相間700mm。

　　八、螺栓安裝

　　1.順線路方向安裝的螺栓應從電源側穿入。

　　2.橫向垂直線路方向安裝的螺栓面向負荷側由左向右穿入。

　　3.垂直地面方向安裝的螺栓由下向上穿入。

　　4.配變槽鐵螺栓采用“一平一彈雙螺帽”進行固定。

　　5.托箍螺栓采用“二平一彈雙螺帽”進行固定，穿向要求有內向外。

　　九、標牌懸掛

　　1.配變臺區要求懸掛警示牌、項目概況牌、運行編號牌共3塊標示牌。

　　2.配變臺區標示標牌采用鋼扎帶安裝，固定牢靠。

　　3.面對變壓器，項目概況牌安裝在變壓器槽鐵橫擔的中心位置，由左向右分別為警示牌、項目概況牌、運行編號牌，間距600mm。

　　(來源：變壓器技術雜志，版權歸原作者)
