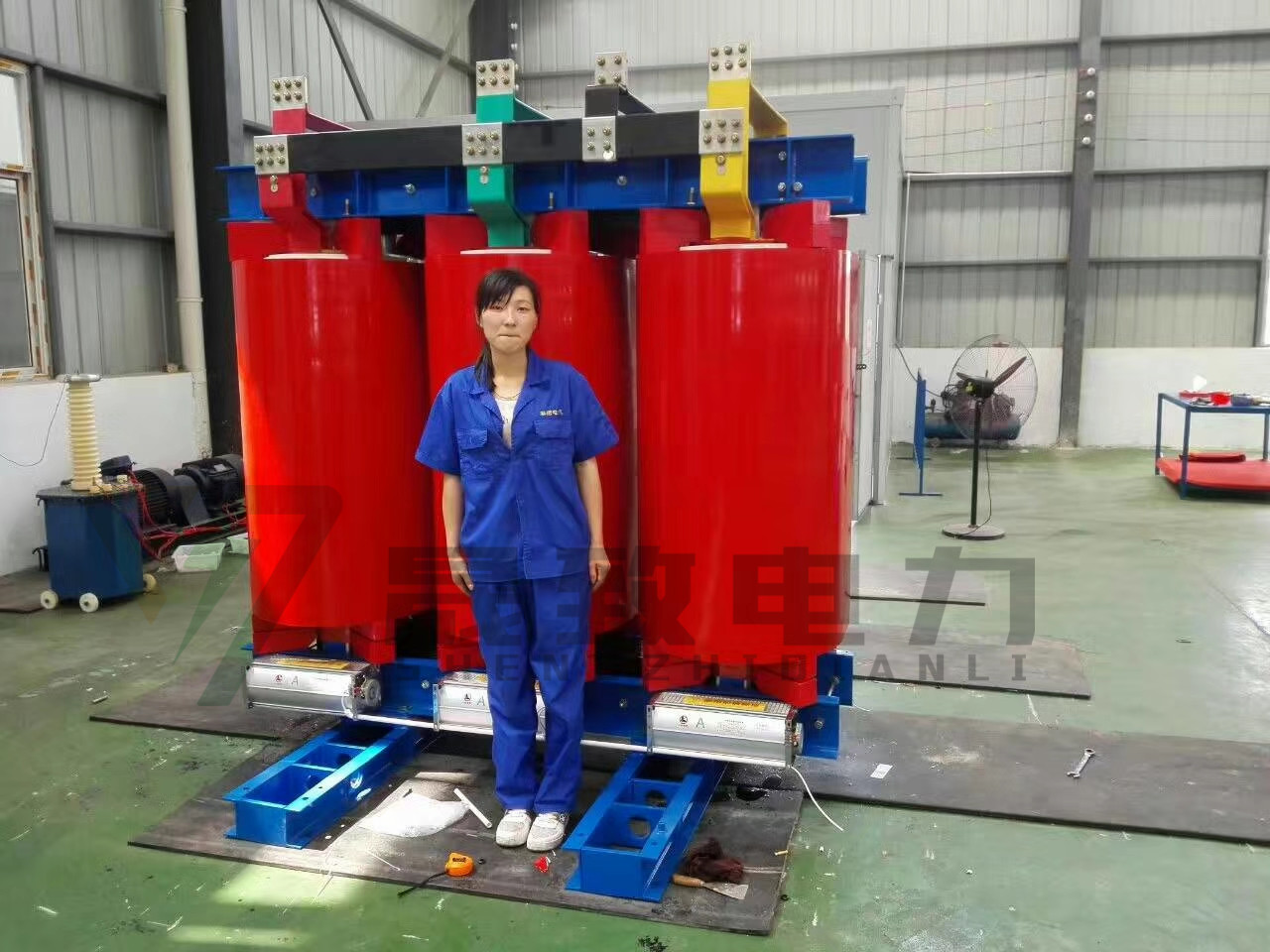

電力系統中，接地故障常常是故障的主要形式。因此，大電流接地系統中的變壓器，一般要求在變壓器裝設接地(零序)保護，作為變壓器本身主保護的后備保護和相鄰元件接地短路的后備保護。變壓器接地保護是由裝在變壓器中性點與接地點之間的電流互感器、放電間隙、變壓器綜合保護裝置組成。

　　變壓器中性點隔離開關在合位，即變壓器中性點接地運行。此時應投入零序過電流保護;變壓器中性點隔離開關在分位，即變壓器中性點不接地運行，此時應投入零序過電壓保護和間隙放電零序過電流保護。

　　實際運行表明，該保護在各級電網中經受住了考驗，未發生誤動、拒動。同時在現代電網設計中基本采用這一保護方式。

　　總結變壓器實際運行的經驗，筆者認為無論是全級絕緣變壓器還是分級絕緣變壓器，全部采用這種接線方式是沒有必要的，尤其是在裝設放電間隙電流保護時，是多余的，使保護復雜化而不利于設備運行，應采用圖2接線。簡化后的接線并沒有降低保護的功能，只取消了變壓器的中性點放電間隙及零序電流互感器，投入零序過電流保護和零序過電壓保護。

　　取消放電間隙電流保護基于以下原因：

　　1. 由于系統容量增大，網絡接線更加合理，系統出現接地故障時把中性點接地?cái)嚅_的概率很小，筆者了查閱近幾十年的統計資料，發現還沒有這種故障。一旦遇到此類故障，零序過電壓保護完全可以保護變壓器且及時切除故障。

　　2. 當發電機-變壓器組在升壓過程中，如未合變壓器中性點隔離開關，可能會產生內部操作過電壓，此時發電機發出三相電壓不一致警告，使零序電壓升高。而零序過電壓保護此時即可起到保護變壓器的作用。

　　3. 零序過電壓保護取自高壓母線電壓互感器，與線路保護零序方向電壓相同，該電壓可通過電氣監視系統實時監視，具有很高的可靠性。

　　4. 在實際運行中，隨變壓器接地點接地方式的變化，變壓器零序保護也要做相應變化。改進后的接線已經在山西某電廠投入運行，變壓器容量為75000KVA，220KV/10KV。

　　取消零序過電壓保護壓板，該保護一直投入，與變壓器中性點是否接地?zé)o關。零序電流保護壓板根據變壓器中性點情況選擇投退，零序保護整定值不變。

　　綜上所述：改進后的保護簡化了保護配置，同時保護的可靠性、安全性、靈敏性并未降低，降低了保護裝置投資。

　　來源：

　　(摘編自《電氣技術》，原文標題為“淺談大電流接地變壓器中性點保護”，作者為白戈亮等。)
